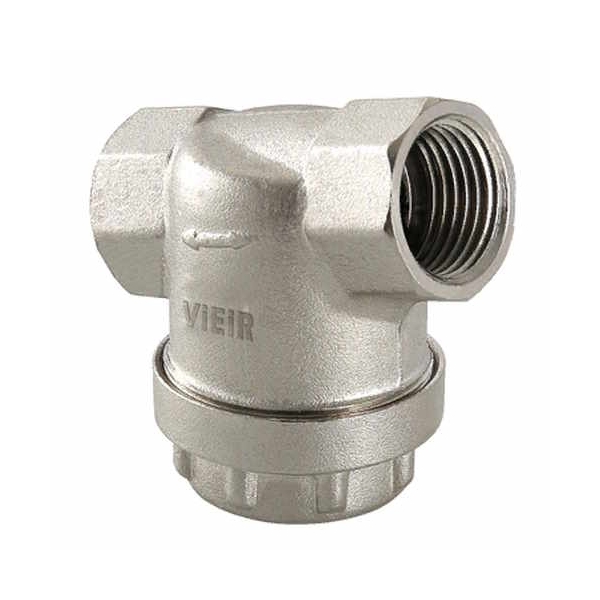

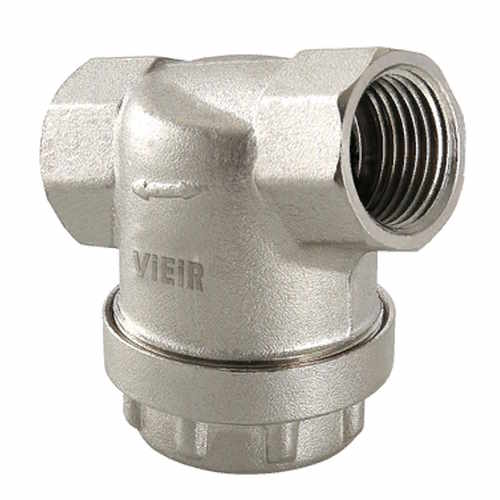

Фильтр универсальный 3/4 Vieir

Фильтр универсальный 3/4

Назначение и область применения.

• Фильтр предназначен для очистки потока от механических примесей в системах трубопроводов горячей и холодной воды, сжатого воздуха, масла и жидких углеводородов при температуре транспортируемой среды до 110°C .
• Благодаря колбе, повернутой навстречу потоку, фильтр пригоден для установки на вертикальных участках трубопровода при движении потока «снизу-вверх».
• Основная сфера применения - квартирные узлы ввода и учета холодного и горячего водопровода.
• Резьба заглушки фильтровальной камеры расположена вне зоны влияния рабочей среды, что предохраняет её от «закисания»

Технические характеристики.

• Номинальные диаметры DN, мм - 20
• Присоединительная резьба, дюймы - 3/4
• Рабочее давление, МПа - 1,6
• Пробное давление, Pпр. МПа - 2,4 Р
• Размер ячеи сетки фильтроэлемента, мкм - 300
• Диапазон температур рабочей среды, ºС - +1…+110
• Вес, г - 282
• Допустимые монтажные моменты при выполнении резьбовых соединений, Нм - 35
• Допустимый изгибающий момент на корпус изделия, Нм - 85
• Максимально допустимая температура среды, окружающей изделие, ºС - 60
• Максимальная относительная влажность среды, окружающей изделие, % - 80
• Пропускная способность при чистом фильтре, Kv м3 /час - 3,84
• Номинальный расход, м3 /час - 1,72
• Средний полный срок службы, лет - 30

Конструкция и материалы

Фильтр состоит из:

1. корпуса 1
2. заглушки 2
3. фильтроэлемента 3
4. уплотнительного кольца 4

Корпус и заглушка фальтра выполнены из горячепрессованной латуни марки CW617N (ЛС59-2) с гальванопокрытием из никеля. Между пробкой и корпусом располагается уплотнительное кольцо 4 из EPDM. В корпус помещен фильтроэлемент из нержавеющей стали марки AISI 304.

Ось колбы фильтра составляет с осью входящего трубопровода угол в 75°. Такая конструкция, при незначительной потере в пропускной способности, позволяет устанавливать фильтр на вертикальных участках трубопроводов при потоке рабочей среды, направленном снизу-вверх.

Кроме того, разворот потока дает возможность турбулизовать его, создавая вихрь, направленный по спирали вдоль стенок фильтроэлемента. При этом сетка фильтроэлемента участвует в очистке полностью.

У обычного косого фильтра, в очистке участвует только зона сетки, являющаяся проекцией выпускного канала. Поэтому обычные косые фильтры резко теряют свою производительность уже при загрязнении 25% площади фильтроэлемента.

Габаритные размеры

• G, дюймы - 3/4
• А, мм - 58
• B, мм - 67

Указания по монтажу

Фильтр может устанавливаться как на горизонтальном, так и на вертикальном участке трубопровода, при этом пробка фильтра должна быть направлена вниз.

• ПРАВИЛЬНО

• Непрвильно

Купить Фильтр универсальный 3/4 GL187 Vieir цена 19.00 руб. Гомель +375(29)364-47-09
