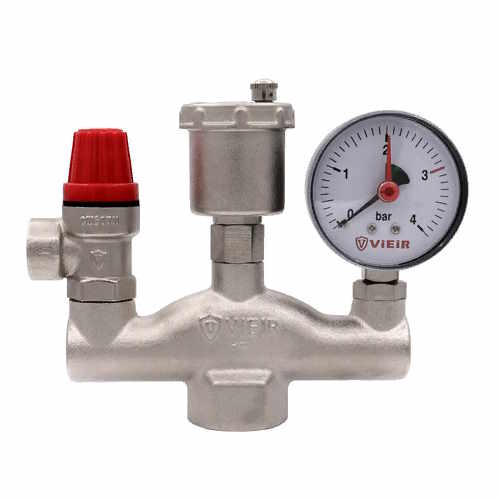

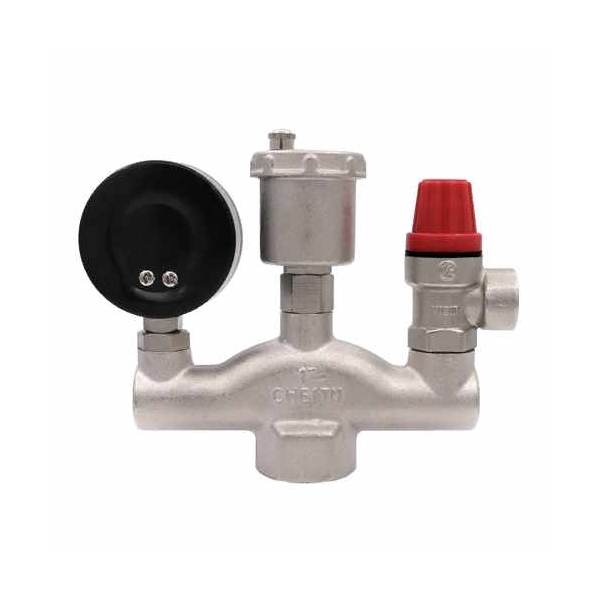

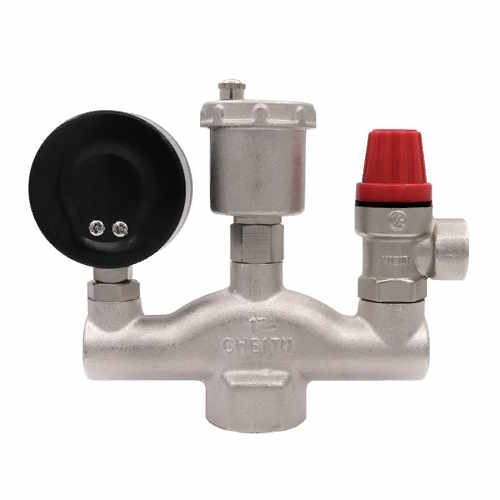

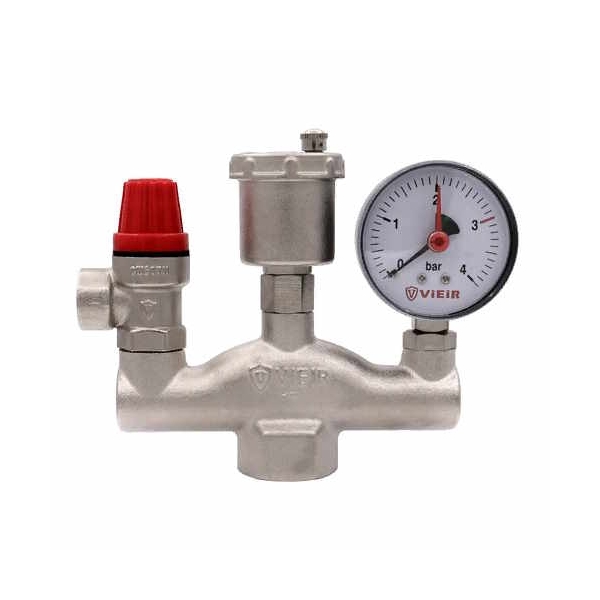

Группа безопасности котла AQ1063N латунная никелированная

Группа безопасности котла AQ1063N латунная никелированная

Группа безопасности предназначена для автономных систем водяного отопления и ГВС (макс. давление в системе ограничено установленным сбросным клапаном).

Группа безопасности обеспечивает выполнение следующих функций: защита от превышения давления в системе; отвод из системы воздуха и газов; индикация давления в системе на уровне манометра.

Группа безопасности комплектуется автоматическим поплавковым воздухоотводчиком, предохранительным клапаном и манометром.

Технические характеристики

• Максимальное рабочее давление бар - 10
• Макс. температура в питающей системе °С - 120
• Давление настройки предохранительного клапана, AQ1063N бар - 3
• Материал корпуса - латунь CW617N никелированная
• Рабочая среда - Вода, пар, растворы гликолей (50%)
• Диапазон шкалы манометра бар - 6
• Цена деления шкалы манометра бар - 0.25
• Максимальная производительность воздухоотводчика (по воздуху) л/мин - 13
• Номинальная производительность предохранительного клапана (по воде) л/сек - 0.07
• Присоединительные размеры:
  • - к сети дюймы G1"
  • - для воздухоотводчика, предохранительного клапана, для манометра дюймы G1/2"
• Срок службы лет 15

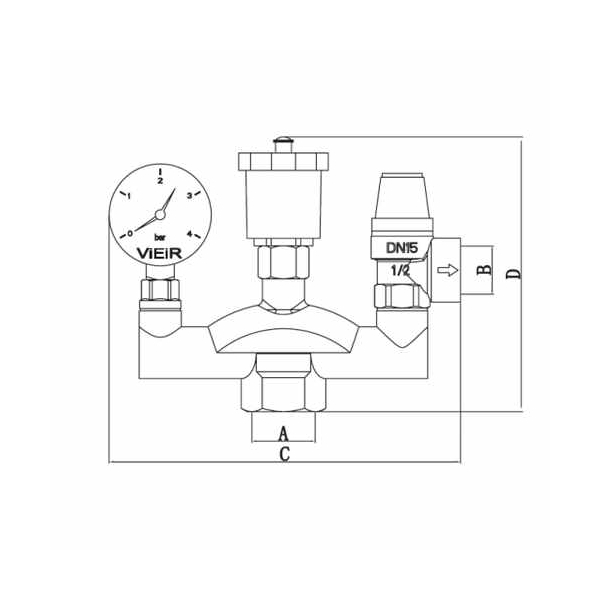

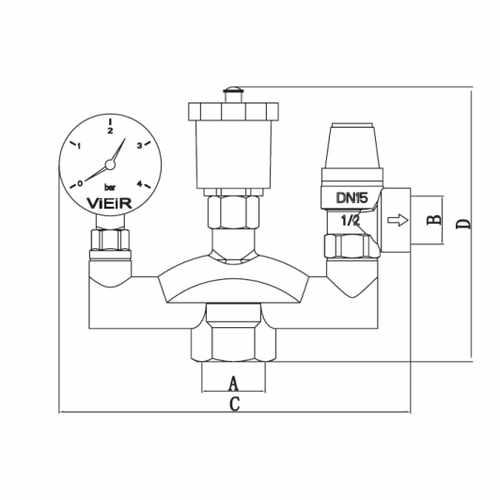

Габаритные размеры корпуса

• A - G1"
• B - G3/4"
• C - 175 mm
• D - 137.5 mm

Рекомендации по монтажу

• Группа безопасности должна ставиться на выходе из теплогенератора или бойлера.
• На участке между группой безопасности и защищаемым агрегатом не должно быть водозапорной арматуры.
• Группа безопасности устанавливается так, чтобы воздухоотводчик и предохранительный клапан находились строго в вертикальном положении, а манометр направлен в сторону наблюдателя.
• При соединении сбросного патрубка предохранительного клапана с дренажной или канализационной системой, это соединение должно производиться с разрывом струи.

Пример установки группы безопасности:

• 1. Группа безопасности AQ1063N
• 2. Кран шаровой с американкой VR204-03
• 3. Тройник TFFF555
• 4. Фильтр косой GL175 5.
• 5. Термостатический антикондесационный клапан VR238
• 6. Обратный клапан ZHM675
• 7. Циркуляционный насос ЦН25-6
• 8. Подпиточный клапан VR179 9. Котел

Внимание! Приведенная схема носит исключительно информационно-ознакомительный характер, параметры насоса расчитываются индивидуально для систем отопления с учетом гидравлического сопротивления системы.

Указания по эксплуатации и техническому обслуживанию

Изделия должны эксплуатироваться при температуре и давлении, изложенных в настоящем паспорте. Во избежание прикипания золотника предохранительного клапана рекомендуется периодически (не реже 1 раза в месяц) производить принудительное его открывание. Для этого ручку клапана следует повернуть по часовой стрелке до щелчка. На период заполнения системы теплоносителем воздухоотводчик рекомендуется закрыть, а выпуск воздуха производить через специальный штуцер, врезанный в верхнюю точку системы. Для отключения воздухоотводчика его колпачок следует закрутить до упора. Во избежание повреждения манометра систему рекомендуется снабдить гасителем гидравлических ударов.
