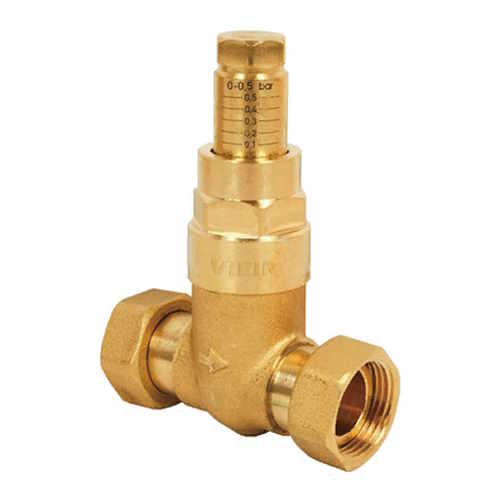

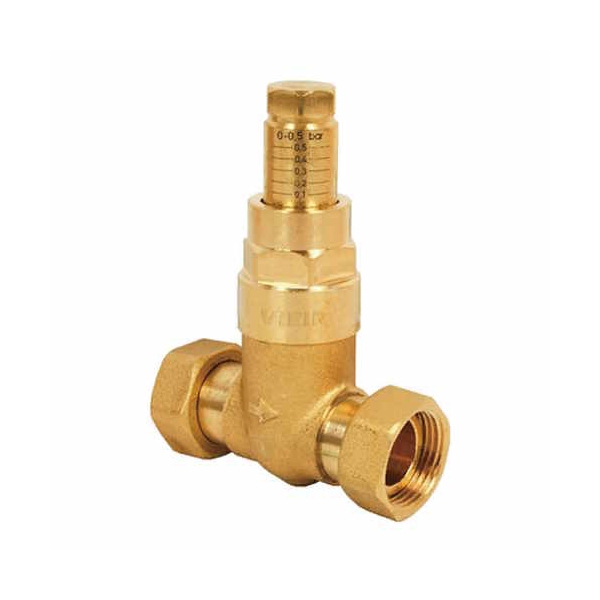

Перепускной клапан BL325 BL325 Vieir
Артикул: BL325
Перепускной клапан используется в закрытых системах отопления для поддержания постоянной разницы давления между падающим и обратным трубопроводом.
Наличие:
Перепускной клапан BL325
- Артикул - BL325
- Размер - 3/4″
- Материал - Латунь CW617N
Перепускной клапан используется в закрытых системах отопления для поддержания постоянной разницы давления между падающим и обратным трубопроводом.
При перекрытии радиатора терморегулятором происходит резкий скачок давления на падающей линии который приводит к увеличению сопротивления системы. Повышенное сопротивление увеличивает нагрузку на насос и приводит к появлению шумов.
Перепускной клапан при достижении настроенного перепада давления открывается и образует регулируемый байпас, сбрасывая горячий теплоноситель в обратку, мимо отопительного контура – после стабилизации давления клапан закрывается.
Примерная схема установки перепускного клапана:
- 1.Воронка
- 2.Клапан предохранительный
- 3.Воздухоотводчик
- 4.Котел
- 5.Перепускной клапан
- 6.Мембранный бак
- 7.Циркуляционный насос
- 8.Обратный клапан
Перепускной клапан BL325 BL325 Vieir
Назначение и область применения
Предохранительный клапан в системах отопления предназначен для сброса избыточного количества теплоносителя при давлении, превышающим заданное значение.
Конструктивные особенности
Предохранительный клапан представляет собой корпус, выполненный из латуни или бронзы, внутри которого расположен предохранительный пружинный механизм. В основе механизма лежит стальная пружина, защищенная от внешнего воздействия пластиковым колпачкомрукояткой. В случае необходимости, рукоятка позволяет вручную открыть клапан. Пружинный механизм защищён от попадания в него теплоносителя мембраной.
Технические характеристики
- Mаксимальная мощность предохраняемой системы КВт - 43,7
- Максимальная температура рабочей среды ºС - 115
- Номинальный диаметр дюймы - 1/2"F
- Диаметр седла клапана мм - 13,4
- Площадь седла клапана (нетто) см2 - 1,41
- Расчетная высота подъема золотника мм - 0,7
- Расчетная площадь сечения проточной части см - 0,29
- Температура окружающей среды ºС - -20-+60
- Средний полный срок службы лет - 15
