Насосно-смесительный узел VR253 с эксцентриком
Артикул: VR253
Насосно-смесительный узел VR253 с эксцентриком для теплого пола. Регулирует температуру теплоносителя в диапазоне 20-55°C. Использует 3-ходовой термосмесительный клапан, не требует напора из высокотемпературного контура. Насос приобретается отдельно.
Наличие:
При самовывозе г.Гомель ул.Могилевская 5
Хорошая скидка
Расходы на маршрутку окупятся с лихвой!!!
Дешевле чем в Ozon и Wildberries.
Насосно-смесительный узел VR253 с эксцентриком предназначен для регулирования и автоматического поддержания заданной температуры теплоносителя в системах водяного теплого пола. Узел скомплектован на основе 3-х ходового термосмесительного клапана, что позволяет устанавливать его на некотором удалении от тепломагистралей.
Термостат, отвечающий за температуру смешанного теплоносителя, находится внутри клапана, что сокращает время реакции на изменение температуры и обеспечивает точную работу прибора. Узел не требует напора из высокотемпературного контура.
Для циркуляции используются циркуляционные насосы с монтажными размерами 130 мм и 180 мм. Насос в комплект не входит.
Технические характеристики
| № | Характеристика | Ед. изм. | Значение |
|---|---|---|---|
| 1 | Максимальное рабочее давление | бар | 10 |
| 2 | Рабочая среда | Вода, раствор гликолей (до 30%) | |
| 3 | Температура входящей жидкости | °С | 90 |
| 4 | Температурный диапазон настройки в низкотемпературном контуре | °С | 20-55 |
| 5 | Пределы измерения температуры | °С | 0-60 |
| 6 | Условная пропускная способность термостатического клапана (Kvs) | м³/ч | 2.17 |
| 7 | Эксцентрик с накидной гайкой для присоединения к коллектору | G 1" (НР) | |
| 8 | Присоединение к высокотемпературному контуру | G 1" (НР) | |
| 9 | Стандарт резьбы | ГОСТ 6357-81 | |
| 10 | Материал корпуса | Латунь CW 617N | |
| 11 | Уплотнительные кольца соединителей, золотниковые прокладки клапана | Этил-пропиленовый эластомер EPDM |

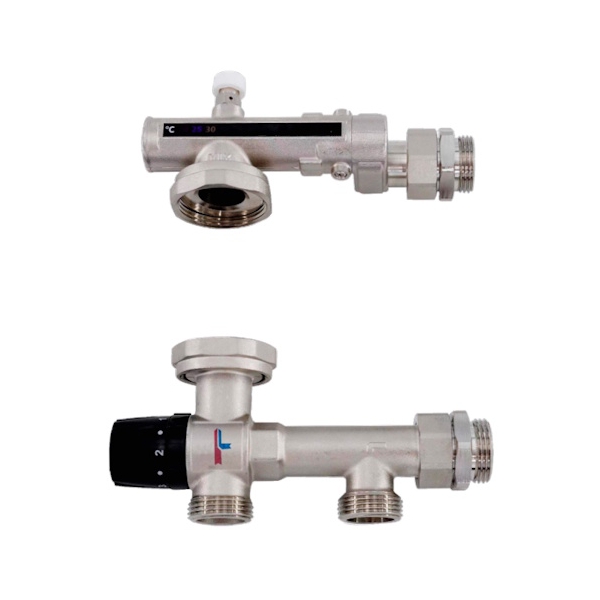

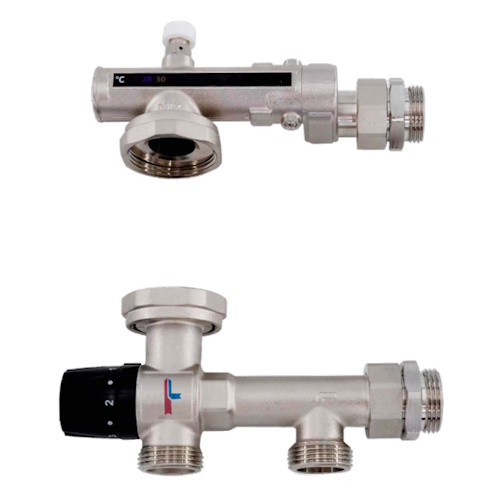

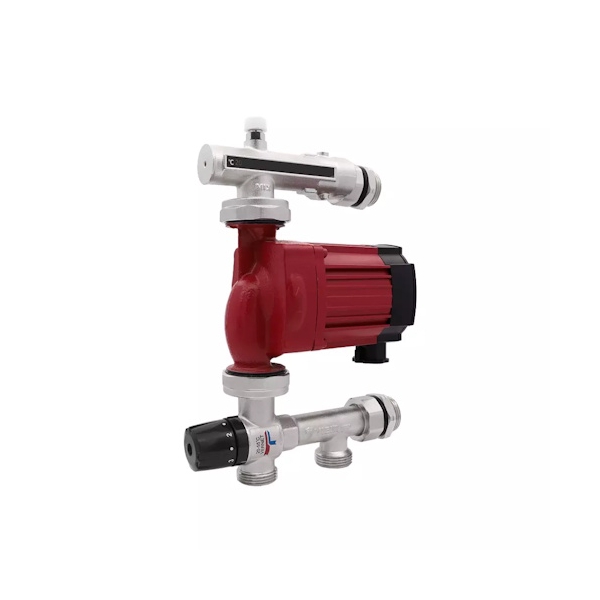

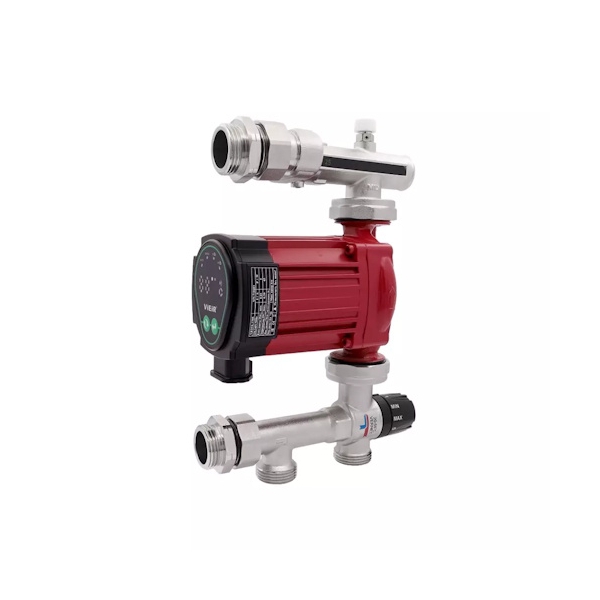

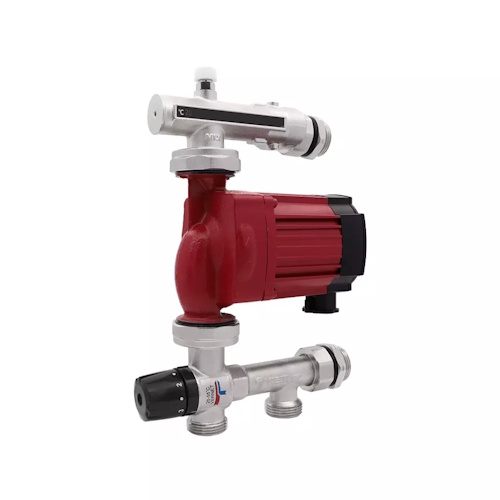

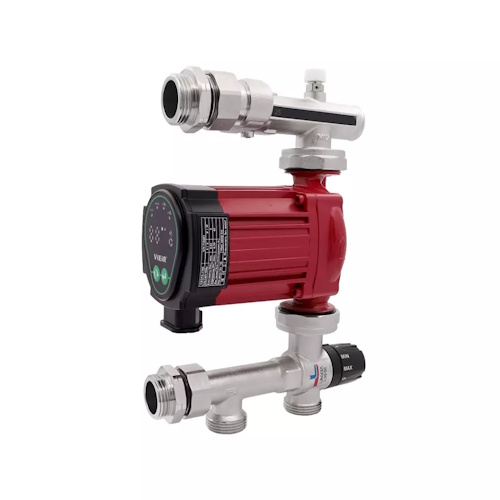

Конструкция и габариты
- узел комплектуется эксцентриком с накидной гайкой и наружной присоединительной резьбой G1";
- клапан для удаления воздуха;
- термочувствительный жидкокристаллический термометр ;
- накидная гайка G 11/2" для подсоединения циркуляционного насоса;
- циркуляционный насос (в комлект поставки не входит);
- термостатический смесительный клапан с патрубком для подключения к обратному трубопроводу высокотемпературного контура и обратного коллектора узла теплого пола;
Принцип действия насосно-смесительного узла
Этот узел предназначен для систем отопления «тёплый пол» в сочетании с распределительными коллекторами. Его основная функция — поддерживать постоянную температуру в системе. Регулирование осуществляется с помощью 3-ходового термостатического клапана со встроенным датчиком. Настройка температуры теплоносителя, циркулирующего в системе, возможна в диапазоне 20–55 °C. Насос обеспечивает циркуляцию теплоносителя по контурам «тёплого пола».
ВАЖНО! Для достижения максимальной мощности группы необходимо, чтобы температура котловой воды была минимум на 15 °C выше установленной температуры подачи теплого пола.
Указания по монтажу узла и эксплуатации
Эксплуатация насосно-смесительного узла должна осуществляться в соответствии с техническими характеристиками, указанными в таблице. Узел можно легко подключить к коллектору с любой стороны без дополнительных настроек.
Трубопроводы первичного контура соединяются с термостатическим модулем с помощью резьбового соединения с накидной гайкой G1", используя плоскую прокладку (например, VRG55N) без льна или фум-ленты.
При установке и демонтаже циркуляционного насоса рекомендуется закрывать шаровые краны. Клеммная коробка насоса должна располагаться так, чтобы не находиться снизу. Чтобы изменить положение насоса, необходимо выкрутить крепежные винты двигателя, повернуть его вокруг оси ротора, а затем снова закрутить винты.
После установки необходимо проверить герметичность соединений в соответствии с правилами СП 73.13330.2016, пункт 7.3. Электрические соединения насоса должны выполняться квалифицированными специалистами.
Для точной настройки рекомендуется использовать данные термометра, установленного в системе.
Купить коллектор для теплого пола:
г.Гомель ул.Могилевская 5
+375(23)2315950
Способы оплаты:
- Наличный
- Безналичный
- Карта
- ЕРИП
- QR-код
Доставка:
Вся страна
Смесительный узел.
Смесительный узел предназначен для подачи воды определенной температуры в систему теплый пол (теплые стены, теплый потолок). Как правило используется совместно с коллекторм к которому присоеденяются трубы уложенные в теплый пол.
Конструкция смесительного узла для теплого пола
Смесительный узел для теплого пола состоит из циркуляционного насоса, термостатического клапана (двухходовой, трехходовой, четырехходовой), термометра, креплений для установки насоса и присоединения смесительного узла к коллектору.
Купить смесительный узел в Гомеле ул. Могилевская 5 8(023)231-59-50
Доставка комплектующих для теплого пола по всей Беларуси.
