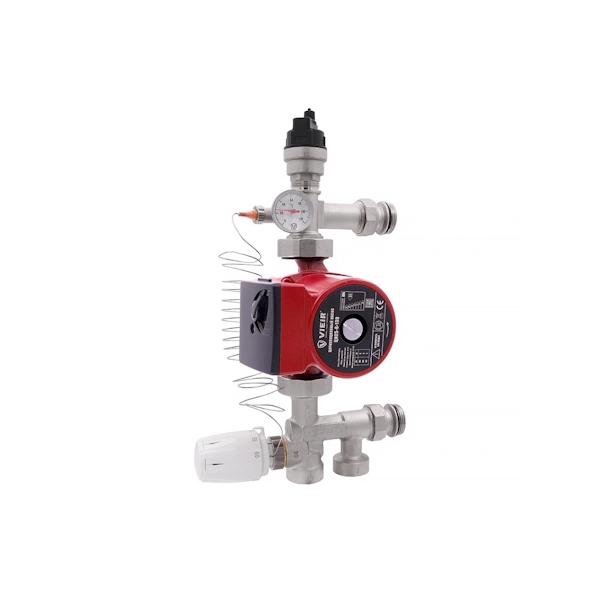

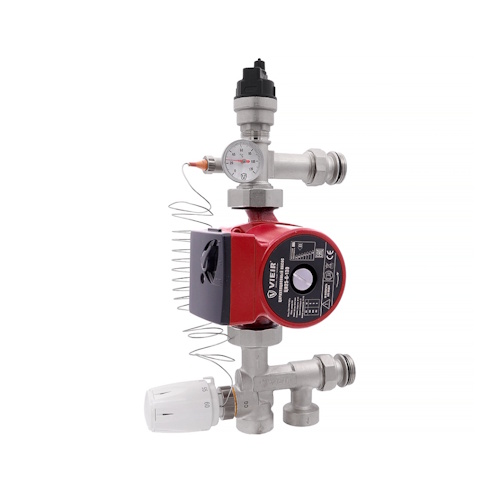

Насосно-смесительный узел ViEiR VR232
Артикул: VR232
Насосно-смесительный узел ViEiR VR232 для регулирования температуры теплоносителя в системах теплого пола и обогрева. Поддерживает заданную температуру и расход, позволяет регулировать параметры в зависимости от потребностей. Устанавливается без насоса.
Наличие:
При самовывозе г.Гомель ул.Могилевская 5
Хорошая скидка
Расходы на маршрутку окупятся с лихвой!!!
Дешевле чем в Ozon и Wildberries.
Насосно-смесительный узел ViEiR VR232 предназначен для регулирования и автоматического поддержания заданной температуры теплоносителя в системах водяного теплого пола, теплых стен, обогрева теплиц и открытых площадок. Узел обеспечивает поддержание заданной температуры и расхода во вторичном циркуляционном контуре, а также позволяет регулировать температуру и расход теплоносителя в зависимости от требований пользователя.
Узел поставляется без циркуляционного насоса, монтажная длина применяемого насоса может быть как 130 мм (например, 3-х скоростной ЦН25-6-130), так и 180 мм (например, VR25/4-180E с частотным регулированием). Насосно-смесительный узел может быть установлен как слева, так и справа от обслуживаемого коллекторного блока.
Технические характеристики
| № | Характеристика | Ед. изм. | Значение |
|---|---|---|---|
| 1 | Максимальное рабочее давление | бар | 10 |
| 2 | Минимальное рабочее давление | бар | 0,8 |
| 3 | Максимальная температура теплоносителя в первичном контуре | °С | 90 |
| 4 | Температурный диапазон настройки во вторичном контуре | °С | 20-60 |
| 5 | Точность поддержания температуры смешанной жидкости | °С | ±3 |
| 6 | Максимальная пропускная способность (Kvs) термостатического клапана | м³/ч | 3.3 |
| 7 | Тепловая мощность узла с циркуляционным насосом 25/6 | кВт | 10 (при ∆Т=7°C и ∆p=0,25 бар), 15 (при ∆Т=10°C и ∆p=0,25 бар) |
| 8 | Полусгон с для присоединения к коллектору, линии подачи, обратной линии | дюйм | G 1" (НР) |
| 9 | Гайка накидная, для присоединения насоса | дюйм | G 1½" (ВР) |
| 10 | Резьба под привод или термоголовку термостатического клапана | М30х1.5 | |
| 11 | Стандарт резьбы | Трубная цилиндрическая по ГОСТ 6357-81 | |
| 12 | Материал корпуса | Горячепрессованная латунь CW 617N | |
| 13 | Уплотнительные кольца соединителей, золотниковые прокладки клапана | Этил-пропиленовый эластомер EPDM | |
| 14 | Средний полный срок службы | лет | 15 |

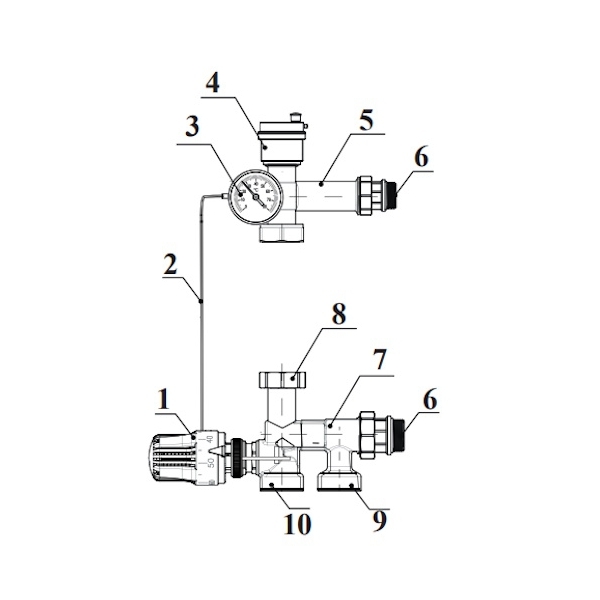

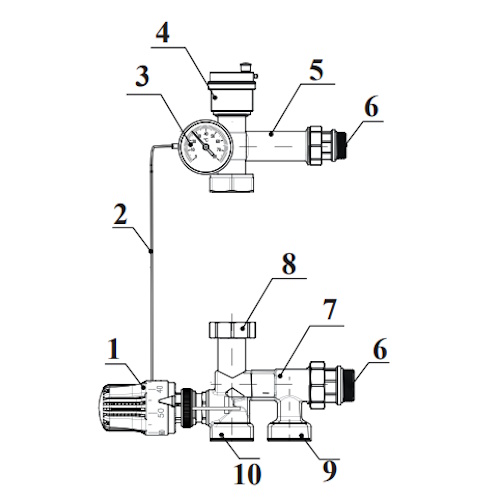

Конструкция
| № | Наименование детали | Материалы |
|---|---|---|
| 1 | Термостатическая головка | Комбинированная |
| 2 | Капиллярная трубка с датчиком | Медь |
| 3 | Термометр | Комбинированный |
| 4 | Ручной клапан для удаления воздуха | Никелированная латунь CW617N |
| 5 | Верхний гидравлический блок | Никелированная латунь CW617N |
| 6 | Полусгон с накидной гайкой | Никелированная латунь CW617N |
| 7 | Нижний гидравлический блок | Никелированная латунь CW617N |
| 8 | Гайка накидная для присоединения насоса | Никелированная латунь CW617N |
| 9 | Патрубок подключения обратной линии тубопровода | - |
| 10 | Патрубок подключения трубопровода линии подачи | - |

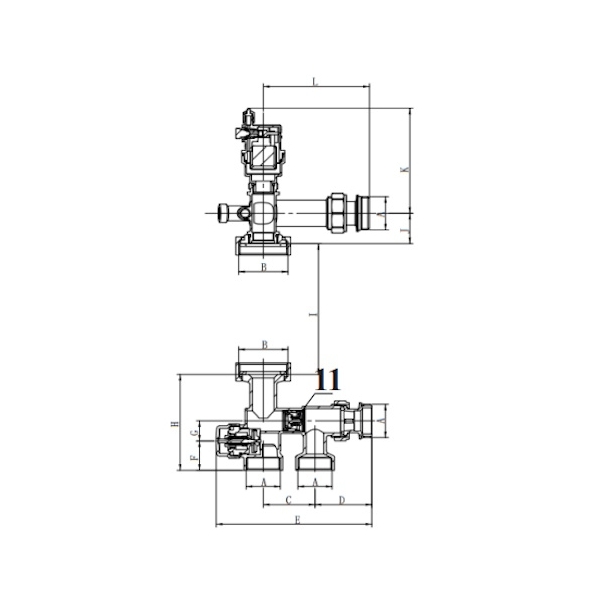

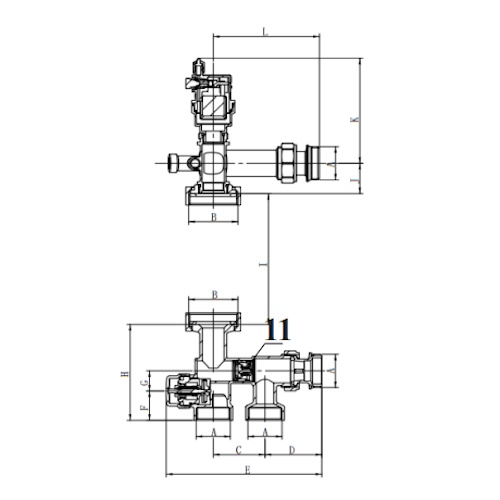

Размеры
| Размер | Значение |
|---|---|
| A, мм | G1 |
| B, мм | G1-1/2" |
| C, мм | 50 |
| D, мм | 55 |
| E, мм | 150.5 |
| F, мм | 29 |
| G, мм | 20 |
| H, мм | 95 |
| I, мм | 130-180 |
| J, мм | 30 |
| K, мм | 104.2 |
| L, мм | 102.5 |
Купить коллектор для теплого пола:
г.Гомель ул.Могилевская 5
+375(23)2315950
Способы оплаты:
- Наличный
- Безналичный
- Карта
- ЕРИП
- QR-код
Доставка:
Вся страна
Смесительный узел.
Смесительный узел предназначен для подачи воды определенной температуры в систему теплый пол (теплые стены, теплый потолок). Как правило используется совместно с коллекторм к которому присоеденяются трубы уложенные в теплый пол.
Конструкция смесительного узла для теплого пола
Смесительный узел для теплого пола состоит из циркуляционного насоса, термостатического клапана (двухходовой, трехходовой, четырехходовой), термометра, креплений для установки насоса и присоединения смесительного узла к коллектору.
Купить смесительный узел в Гомеле ул. Могилевская 5 8(023)231-59-50
Доставка комплектующих для теплого пола по всей Беларуси.
