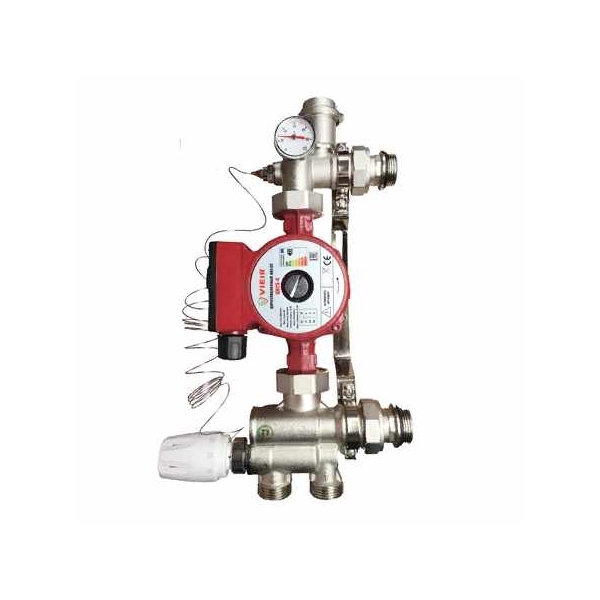

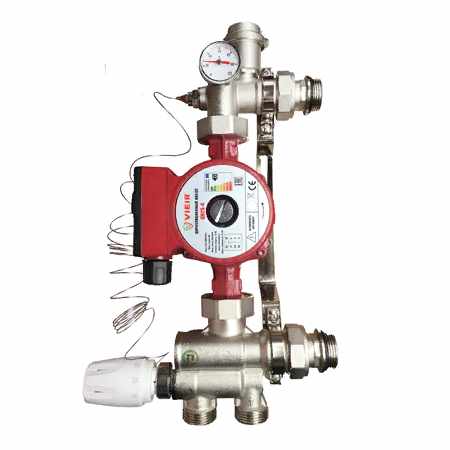

Насосно-смесительный узел для теплого пола VR202
Артикул: VR202
Насосно-смесительная группа VR202 предназначена для совместного использования с распределительными коллекторами в стемах водяного теплого пола. Поддерживает заданную температуру теплоносителя в диапазоне от 20 до 60 градусов и обеспечивает его циркуляцию в петлях теплого пола.
Наличие:
195.00 руб.
Насосно-смесительный узел для теплого пола VR202
Насосно-смесительная группа VR202 предназначена для создание низкотемпературных систем отопления (теплый пол, теплые стены, теплые потолки). Монтируется на коллекторной группе низкотемпературного контура, подключается к высокотемпературному контуру системы отопления. Насос в комплект поставки не входит.
Назначение насосно-смесительного узла для теплого пола VR202
Насосно-смесительная группа Vieir предназначена для создание низкотемпературных систем отопления (теплый пол, теплые стены, теплые потолки). Монтируется на коллекторной группе низкотемпературного контура, подключается к высокотемпературному контуру системы отопления.
Подающий коллектор располагайте с верху
Комплектация насосно-смесительного узла VR202
- Нижний гидравлический блок, включающий смесительный клапан с байпасным и обратным клапаном;
- Верхний гидравлический блок, включающий автоматический клапан для удаления воздуха 1/2" и контрольный термометр от 0 до 80 Сº;
- Крепежная скоба для смесительного узла;
- Термостатическая головка с погружным температурным датчикам;
- Паспорт;
Конструкция насосно-смесительного узла VR202
- Крепежная скоба для смесительного узла ;
- Смесительный клапан с резьбой М30 х 1,5 , для установки термостатической головки с погружным температурным погружным датчиком ;
- Байпасный калибровочный клапан ;
- Гнездо для погружного температурного датчика на линии подачи ;
- Контрольный термометр от 0 до 80 Сº ;
- Автоматический клапан для удаления воздуха ½ ;
- Термостатическая головка с погружным датчиком, температура от 20 до 65 Сº (регулирование температуры с фиксированным значением) ;
Насос группы обеспечивает циркуляцию в низкотемпературном контуре отопления. Задание температуры в этом контуре поддерживается термостатическим вентилем с установленной на нем головкой с погружным датчиком. Температура подачи теплоносителя отображается на термометре.
Технические данные
- Максимальная температура первичного контура - 90 Сº
- Максимальное давление - 10 бар
- Максимальный перепад давления в первичном контуре, ΔP макс. - 1 бар
- Диапазон регулирования во вторичном контуре (термостатической головки) - 20 ÷ 65 Сº
- Тепловая мощность (байпас позиция 0) - 10 кВт
- Тепловая мощность (байпас позиция 5) - 12,5 кВт
- Падения давления на смесительном клапане (байпас позиция 0) - Kv 3
- Падения давления на смесительном клапане (байпас позиция 5) - Kv max 4.8
- Диаметр подключения высокотемпературного контура - 1"
- Диаметр подключения низкотемпературного контура - 1"
- Присоединительный диаметр циркуляционного насоса - 1 1/2 "
- Длинна циркуляционного насос - 130 мм
Смесительный узел.
Смесительный узел предназначен для подачи воды определенной температуры в систему теплый пол (теплые стены, теплый потолок). Как правило используется совместно с коллекторм к которому присоеденяются трубы уложенные в теплый пол.
Конструкция смесительного узла для теплого пола
Смесительный узел для теплого пола состоит из циркуляционного насоса, термостатического клапана (двухходовой, трехходовой, четырехходовой), термометра, креплений для установки насоса и присоединения смесительного узла к коллектору.
Купить смесительный узел в Гомеле ул. Могилевская 5 8(023)231-59-50
Доставка комплектующих для теплого пола по всей Беларуси.
